可以快速建立测量坐标系统，光路遮挡后可随时恢复测量，不影响数据接收，测量分辨率高达0.1或0.5μm，可同时捕捉到X和Y两个方向的偏移量，有利于得到全面的直线度特性；可以测量较长的工件，适合于大型机床和设备的制造检验和校准，也可作为设备安装调试时的精密定位工具。重量轻，体积小，便于携带。也可安装固定在设备上使用。通过蓝牙无线接收数据更便捷。图形化软件界面，操作简单易学，容易掌握。

由于光电准直系统的高精度、稳定性，在机械工业，自动化及机械和建筑工程领域得到广泛应用。RAYTEC GEPARD™激光准直仪是一款通用的高精度测量及校准系统，它能够简捷快速地完成测量任务，并实时显示测量值，同时进行被测工件的校准、微调或在线测量。测量结果直接
传输到软件中，并可打印出结果。可轻松完成直线度、平行度、定位、校准、垂直度的测量，新型3D 型号更增加了定位点距离的测量功能，达到快速准确便捷的几何形状误差测量。

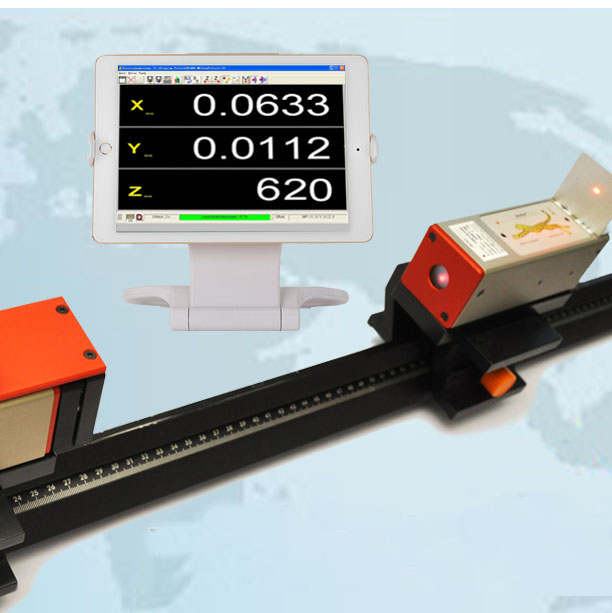

RAYTEC GEPARD™激光准直仪由发射器和接收器组成

GEPARD™发射器是一款高稳定性的半导体激光器，在可视范围内无误差工作，尤其是软件中的微调和安装模块可确保工件方便快捷地调整，内置二维高灵敏度的激光探测器PSD（即GEPARD™接收器）。

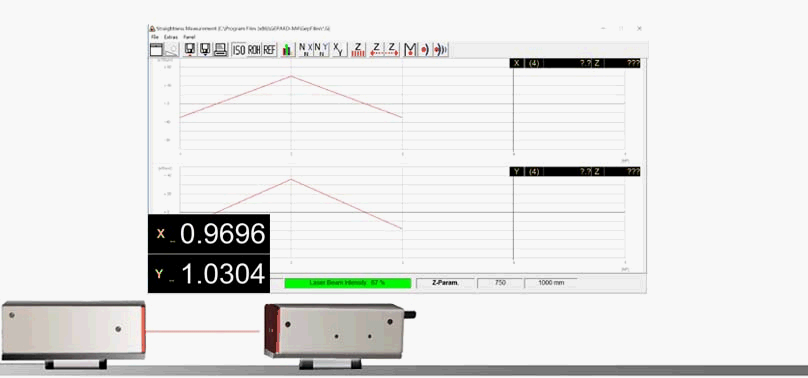

当触及PSD的激光信号显示出工件精确的几何位置的同时，便得出XY轴的mm值，通过沿着激光导轨移动GEPARD™接收器，工件的直线度（X值/直线）和平面度（Y值/垂直）便会在测量任务中同时完成。
    GEPARD™发射装置是一款高精度激光发射器，使用高稳定性，光纤耦合半导体的可见激光，内置精密校准装置，确保快速精确发射激光束。
GEPARD™接收器中的光电感应传感器非常精确地（分辨率达1ppm）探测激光束,数字信号处理器可以避免各种的环境干扰，完美处理测

量数据。
  加装了高精度测距仪的GEPARD™激光准直仪,可将GEPARD 接收器在沿着Z 轴的任意点定位.可以自动测量发射器与接收器间的距离,这使得测量更便捷，定位及校准工作更容易完成。并且提高了测量结果的精度及可靠性。它不会混淆测量点，通过与距离最近的接收器位置的核对，确保接收器定位在正确的位置。集成了测距功能的激光准直仪尤其适用于那些需要得知精确测点的直线度校准任务。不需要额外计算测量点的距离即可准确定位。
   来自传感器的数据可通过蓝牙无线技术被传输到计算机上，确保传输数据的安全性和使用方便。提供标准无线连接方式的同时，还可选择光纤电缆连接。
     可实现远程控制，手持操作装置可以直接远程控制测量过程和软件应用。

应用范围：

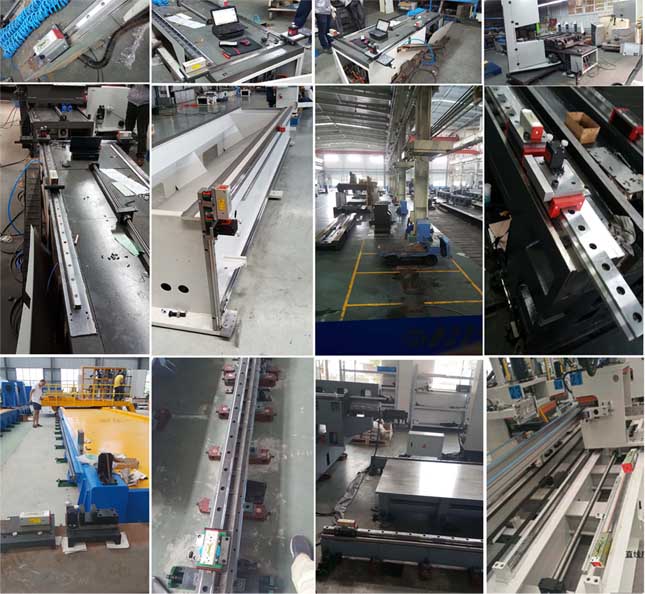

·机床及导轨的直线度平直度测量及校准，帮助机床快速准确安装校准。
·钢构框架校准
·测量和调整铁轨、导轨、辊轴、地面波等的平行度
·测量和校准轴承座、钻孔
·测量垂直度和各种调整
·工件、机械定位
·监测工件变形、挠度、位移
·测量工件的同轴度、同心度
·为提高测量精度进行环境分析

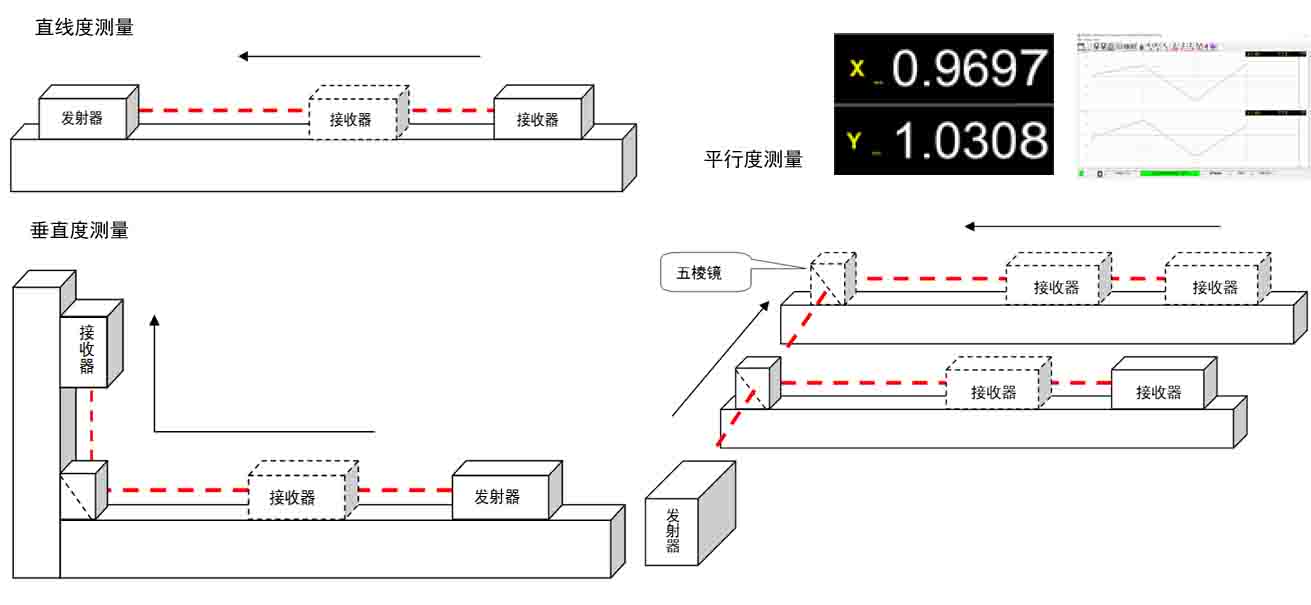

直线度、平行度、垂直度测量示意：
